Jak łączyć rynny ocynkowane, żeby nie cieknęły? Prosty poradnik

Czym tak naprawdę jest tytan-cynk i dlaczego wymaga innego podejścia

Rynny z tytan-cynku pokrywają się charakterystyczną, szarą patyną, która sama się regeneruje po każdym zarysowaniu. To nie jest zwykła powłoka, którą można zdrapać palcem. Warstwa ochronna tworzy się tam, gdzie metal styka się z tlenem i wilgocią, a jej cykl odnowy trwa od kilku tygodni do kilku miesięcy, w zależności od warunków pogodowych. Dlatego niewielkie rysy po montażu znikają bez śladu, a rynna zachowuje szczelność przez dziesięciolecia.

• Czym tak naprawdę jest tytan-cynk i dlaczego wymaga innego podejścia
• Narzędzia, które dekarz bierze na dach
• Instrukcja montażu krok po kroku
• Jak łączyć rynny ocynkowane, gdy nie mamy dostępu do lutownicy
• Porównanie metod łączenia rynien
• Najczęstsze błędy przy łączeniu rynien ocynkowanych
• Dobór średnicy rynny do powierzchni dachu
• Konserwacja systemu rynnowego
• Normy i przepisy techniczne
• Zestawienie materiałów do porównania
• Kiedy warto rozważyć pomoc fachowca

Materiał tytan-cynk różni się od stali ocynkowanej, PVC i miedzi przede wszystkim składem stopu. Tytan, miedź oraz aluminium obecne w blasze uszlachetniają powierzchnię i spowalniają korozję. Blacha nie płowieje pod wpływem promieniowania UV, nie rozwarstwia się przy mrozie do -40°C i nie traci parametrów w letnim upale. Jej współczynnik rozszerzalności cieplnej wynosi około 2,2 mm na metr bieżący przy różnicy temperatur 100 K, co wymaga uwzględnienia dylatacji.

Ekologiczny charakter materiału wynika z pełnej recyklowalności i braku toksycznych pierwiastków w składzie. Zużyta blacha trafia z powrotem do huty i zamyka obieg surowcowy bez strat jakościowych. Dla inwestorów budujących domy pasywne, szukających certyfikatów LEED czy BREEAM, to argument coraz częściej przesądzający o wyborze.

Narzędzia, które dekarz bierze na dach

Solidny montaż rynny tytan-cynk zaczyna się od przygotowania stanowiska. Bez odpowiednich narzędzi nawet najlepsza blacha nie zostanie prawidłowo połączona, a błędy wychodzą dopiero przy pierwszej zimie.

Podstawowy zestaw obejmuje nożyce do blachy (prawa, lewa i prosta), młotek dekarski z zaokrąglonym bijakiem, szczypce zaginające, lutownicę o mocy co najmniej 800 W, pastę lutowniczą na bazie żywicy, drut lutowniczy z cyny z domieszką srebra (3-5% Ag), miarkę zwijaną, ołówek dekarski, poziomicę 60-100 cm, drabinę lub rusztowanie oraz szlifierkę kątową z tarczą diamentową do cięcia.

Kluczowa zasada dotyczy szlifierki kątowej: wolno jej używać wyłącznie do cięcia arkuszy blachy przed montażem. Kontakt tarczy ściernej z już zamontowaną rynną niszczy warstwę ochronną cynku, a iskry wypalają lokalne wżery, które korozja atakuje w pierwszej kolejności.

? Wskazówka: Drut lutowniczy z dodatkiem srebra (L-SnAg3 lub L-SnAg5) tworzy spoiwo o wyższej temperaturze płynięcia niż czysta cyna. Złącze zachowuje plastyczność przy mrozie i nie pęka przy letnim nagrzaniu dachu do 70°C.

Instrukcja montażu krok po kroku

Precyzja na każdym etapie przekłada się na szczelność gotowego systemu. Pośpiech przy wyznaczaniu spadku albo oszczędność na dylatacji kończy się zimą przeciekami i zamarzającą wodą w rynnie.

Krok 1: Wyznaczenie spadku i rozmieszczenie haków

Spadek rynny powinien wynosić od 3 do 5 mm na metr bieżący, w kierunku od najwyższego punktu do wpustu. Na rynnie o długości 10 m różnica wysokości między skrajnymi hakami wynosi więc 30-50 mm. Zbyt mały spadek powoduje zastój wody i jej zamarzanie przy ujemnych temperaturach, zbyt duży ułatwia przelewanie się deszczówki przy intensywnych opadach.

Haki rynajzowe rozmieszcza się co 50-60 cm na prostych odcinkach i co 30-40 cm przy narożnikach, wpustach oraz w miejscach, gdzie dach ma długie krawędzie narażone na duże obciążenie śniegiem. Pierwszy hak montuje się przy najwyższym punkcie rynny, ostatni przy wpustem, a między nimi rozciąga sznurek murarski jako linijkę kontrolną.

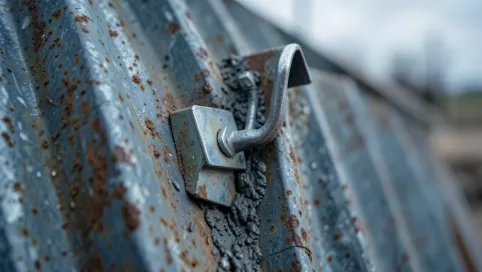

Krok 2: Mocowanie haków do konstrukcji dachu

Haki przykręca się do deski czołowej wkrętami ze stali nierdzewnej o wymiarze minimum 4,5 × 50 mm albo do krokwi przy użyciu wkrętów 6 × 80 mm. Rozmiar wkrętów wynika z obciążenia, jakie musi przenieść hak: kilogram rynny plus 50 kg śniegu na metr bieżący to około 100 kg na hak przy pełnym oblodzeniu.

Wkręty ze stali ocynkowanej ogniowo tworzą z tytan-cynkiem parę galwaniczną, która przyspiesza korozję w miejscu styku. Dlatego norma DIN 18461 zaleca elementy mocujące ze stali nierdzewnej A2 lub A4. Wyjątkiem są wkręty z powłoką cynku o grubości minimum 12 µm, dopuszczone przez producentów systemu.

Krok 3: Układanie rynien z zachowaniem dylatacji

Tytan-cynk rozszerza się pod wpływem temperatury mniej niż PVC, ale więcej niż miedź, więc dylatacja pozostaje konieczna. Na każdym prostym odcinku dłuższym niż 12 m pozostawia się szczelinę 10-15 mm w miejscu połączenia, którą przykrywa złączka dylatacyjna z elastyczną wkładką EPDM.

Rynnę wkłada się w hak od strony wpustu, zaczepia tylną krawędź i dociska przedni nosek. Każdy hak trzyma rynnę na głębokości minimum 1/3 średnicy, co zapobiega wypadaniu pod naporem lodu. Przy montażu w temperaturze poniżej -5°C blacha staje się mniej plastyczna i wymaga podgrzania miejsca gięcia palnikiem do temperatury 20-30°C.

Krok 4: Lutowanie złączy i elementów

Lutowanie, nie zagniatanie ani klejenie, to jedyna dopuszczalna metoda łączenia tytan-cynku w systemach rynnowych. Pasta lutownicza odtłuszcza powierzchnię i chroni ją przed utlenianiem w trakcie nagrzewania, a drut L-SnAg3 wypełnia szczelinę kapilarną po zbliżaniu obu elementów.

Grot lutownicy nagrzewa się do temperatury 300-350°C, po czym przykłada się go do złącza i jednocześnie podaje drut z cyny. Spoiwo wciągane jest w szczelinę siłami kapilarnymi, nie grawitacją. Poprawny lut ma lustrzaną, gładką powierzchnię i nie wymaga dodatkowego uszczelniania.

⚠️ Uwaga: Lutowanie na zimno, czyli przy temperaturze grotu poniżej 280°C, daje matowe, porowate złącze. Pierwsza zima i takie złącze zaczyna przeciekać, a naprawa wymaga demontażu odcinka rynny.

Krok 5: Montaż narożników, denek i wpustów

Narożniki zewnętrzne i wewnętrzne łączy się z rynną lutowanym złączem na zakładkę 30-40 mm. Denko zamykające rynnę montuje się przed założeniem rynny na hak, po czym nakłada się warstwę pasty i napełza drutem lutowniczym od wewnętrznej strony rynny. Wpust spustowy wkleja się w wycięty otwór o średnicy równej średnicy rury spustowej.

Każdy wpust obsługuje od 80 do 150 m² powierzchni dachu, w zależności od intensywności opadów w regionie. W Polsce zachodniej i północnej, gdzie roczny opad przekracza 700 mm, dobiera się mniejszy obszar obsługiwany przez jeden wpust. W centralnej i wschodniej części kraju wystarczają obliczenia dla opadu 550-650 mm rocznie.

Krok 6: Montaż rur spustowych i kolan

Rura spustowa łączy wpust z ziemią przez kolano jednoczęściowe lub dwuczłonowe przy okapie. Obejmy mocuje się do ściany co 2 m, a ostatnią obejmę tuż nad ziemią lub przy wlocie do skrzynki rozsączającej. Minimalna odległość rury od ściany wynosi 30 mm, co zapewnia wentylację i dostęp przy czyszczeniu.

Przy wysokości budynku powyżej 10 m rura spustowa wymaga czyszcznika w dolnej części oraz rewizji co 4 m. Czyszcznik zamyka się korkiem z uszczelką EPDM i zapobiega zapychaniu się systemu liśćmi oraz drobnymi gałązkami.

Krok 7: Próba wodna

Przed oddaniem systemu do użytku rynnę napełnia się wodą z węża ogrodowego przy zamkniętym wpście. Poziom wody powinien utrzymać się przez 15 minut bez spadku o więcej niż 2 mm. Każde złącze sprawdza się wizualnie pod kątem przecieków, a w razie potrzeby lut się poprawia.

Przy intensywnym opadzie rynna napełnia się po brzegi w ciągu kilku minut. Jeśli próba wodna pokazuje przeciek, przyczyną najczęściej jest niedostateczna pasta lutownicza albo zbyt krótki czas nagrzewania. Powtórne lutowanie po osuszeniu złącza zwykle rozwiązuje problem.

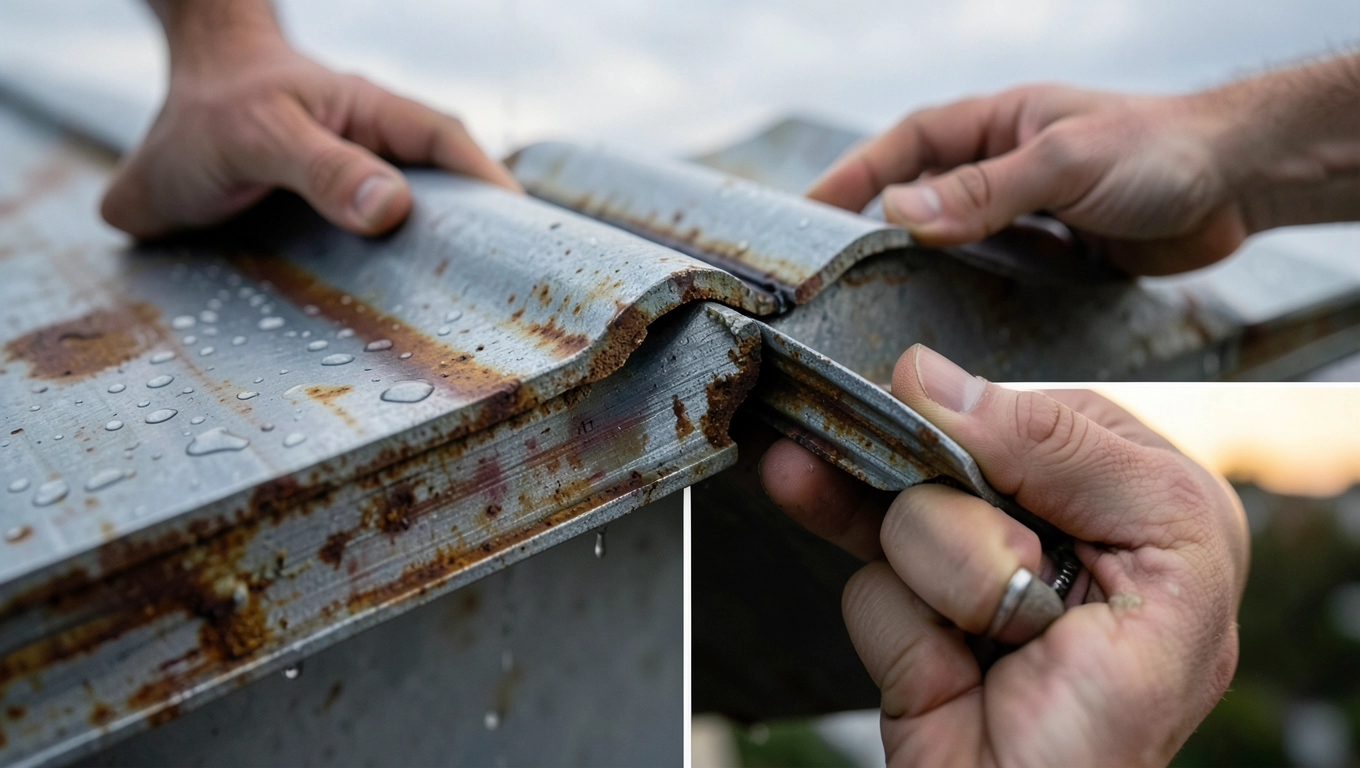

Jak łączyć rynny ocynkowane, gdy nie mamy dostępu do lutownicy

Stal ocynkowana ogniowo zachowuje się inaczej niż tytan-cynk. Jej warstwa cynku ma grubość 20-25 µm i topnieje przy temperaturze 419°C, a zbyt długie nagrzewanie powoduje odparowanie cynku oraz odsłonięcie rdzenia stalowego. Dlatego łączenie rynien ocynkowanych bez lutownicy wymaga innych metod niż w przypadku tytan-cynku.

Najczęściej stosowane rozwiązanie to złączki klamrowe z uszczelką EPDM. Składają się z obejmy zaciskowej oraz gumowej wkładki, która kompensuje ruchy termiczne i chroni przed przenikaniem wody. Poprawnie założona złączka wytrzymuje ciśnienie słupa wody do 50 mm, co wystarcza dla typowych opadów.

Złączki zatrzaskowe działają na podobnej zasadzie, ale mocowanie odbywa się przez zapięcie klamry bez użycia narzędzi. Sprawdzają się przy montażu tymczasowym albo na budynkach gospodarczych, gdzie estetyka gra drugorzędną rolę. Na domach jednorodzinnych złączki klamrowe z obejmą śrubową dają pewniejsze połączenie.

Łączenie rynien ocynkowanych na zakładkę wymaga minimum 50 mm zakładki po obu stronach rynny oraz warstwy masy uszczelniającej dekarskiej na bazie bitumu lub silikonu. Silikon neutralny, nie kwaśny, nie wchodzi w reakcję z cynkiem. Masa bitumiczna traci elastyczność po 5-7 latach i wymaga odnowienia.

Kiedy nie stosować samych złączek zatrzaskowych

Systemy zatrzaskowe nie sprawdzają się przy dachach o powierzchni powyżej 150 m² obsługiwanej przez jedną rynnę, gdzie ciśnienie wody przy intensywnym opadzie przekracza wytrzymałość złączki. Również w regionach górskich, gdzie śnieg i lód obciążają rynnę dodatkowymi 50-80 kg na metr bieżący, złączka może się rozejść pod naporem lodu.

Łączenie rynien ocynkowanych powinno przebiegać w temperaturze powyżej 5°C. Poniżej tej granicy uszczelka EPDM traci elastyczność, a klamra zaciska nierównomiernie. W praktyce montaż przy 2-3°C wymaga podgrzania uszczelki suszarką budowlaną albo odłożenia prac do cieplejszego dnia.

Porównanie metod łączenia rynien

Każda technika łączenia rynien ocynkowanych ma swoje ograniczenia i zalety. Wybór zależy od budżetu, klimatu oraz oczekiwanej żywotności systemu.

Lutowanie pozostaje złotym standardem w budynkach, gdzie system rynnowy ma służyć kilku pokoleniom. Spadek kosztów materiałów w ostatnich latach sprawił, że różnica cen między lutowaniem a złączkami klamrowymi wynosi około 10-20% całości inwestycji. Za tę różnicę inwestor otrzymuje 30-50 dodatkowych lat szczelności.

Najczęstsze błędy przy łączeniu rynien ocynkowanych

Błędy montażowe wychodzą najczęściej po pierwszej zimie, kiedy lód i śnieg obciążają rynnę w sposób, jakiego nie symuluje letnia próba wodna. Każdy z nich wynika z pośpiechu albo niedostatecznej wiedzy technicznej.

Brak dylatacji na prostych odcinkach dłuższych niż 12 m prowadzi do wybrzuszenia rynny latem i pęknięcia złączek zimą. Rozszerzalność cieplna stali ocynkowanej wynosi 1,2 mm na metr bieżący przy różnicy temperatur 100 K. Rynna o długości 15 m bez dylatacji wydłuża się lub skraca o 18 mm w skrajnych warunkach.

Mieszanie materiałów w obrębie jednego systemu, na przykład haków ze stali czarnej z rynną ocynkowaną, tworzy ogniwa galwaniczne. Woda deszczowa pełni funkcję elektrolitu i przyspiesza korozję miejsc styku. Norma PN-EN 612 zabrania bezpośredniego kontaktu stali czarnej z ocynkowaną bez przekładki dielektrycznej.

Zbyt mały spadek, poniżej 3 mm na metr bieżący, powoduje zastój wody w rynnie. Woda zamarza przy pierwszym mrozie i rozsadza połączenia. Latem zaś stagnująca woda sprzyja rozwojowi glonów i osadów mineralnych, które dodatkowo blokują odpływ.

Montaż w temperaturze poniżej -5°C bez podgrzewania blachy powoduje mikropęknięcia w strefie gięcia. Tytan-cynk i stal ocynkowana w niskiej temperaturze stają się kruche i nie dają się formować bez ryzyka pęknięcia. Nawet jeśli mikropęknięcie jest niewidoczne gołym okiem, korozja atakuje je w ciągu kilku miesięcy.

Użycie szlifierki kątowej do przycinania zamontowanej rynny wypala warstwę cynku i tworzy ogniska korozji. Iskry z tarczy ściernej osadzają się na sąsiednich odcinkach rynny i przez kilka lat drążą wżery. Jedynym dopuszczalnym narzędziem do cięcia już zamontowanej rynny są nożyce do blachy.

Osadzenie wpustu zbyt blisko narożnika ogranicza przepływ wody i powoduje cofanie się deszczówki przy intensywnym opadzie. Minimalna odległość wpustu od narożnika wynosi 50 cm, a przy dachach o powierzchni powyżej 120 m² obsługiwanej przez jeden wpust, dystans ten wzrasta do 80 cm.

? Wskazówka: Po każdym sezonie jesiennym warto przeprowadzić kontrolę wizualną złączek, denek i wpustów. Wczesne wykrycie ognisk korozji pozwala na punktową naprawę zamiast wymiany całego odcinka rynny.

Dobór średnicy rynny do powierzchni dachu

Średnica rynny wpływa bezpośrednio na wydajność odprowadzania wody. Zbyt mała rynna przelewa się przy intensywnym opadzie, zbyt duża niepotrzebnie obciąża konstrukcję dachu i podnosi koszt inwestycji.

Dla dachu jednospadowego o powierzchni 80 m² w centralnej Polsce wystarcza rynna 125 mm z rurą spustową 87 mm. Przy dwóch spadach po 60 m² każdy lepsza będzie rynna 150 mm i rura 100 mm, bo woda spływa z dwóch połaci jednocześnie. Dach czterospadowy o powierzchni 200 m² wymaga rynny 150 mm na każdej krawędzi oraz dwóch wpustów rozmieszczonych w odległości co 12-15 m.

Konserwacja systemu rynnowego

Rynna z tytan-cynku wymaga znacznie mniej uwagi niż jej odpowiedniki z PVC czy stali powlekanej. Patyna ochronna sama się regeneruje, nie trzeba jej malować ani pokrywać dodatkowymi powłokami. To nie znaczy jednak, że system może pozostać bez przeglądu przez 30 lat.

Coroczny przegląd obejmuje czyszczenie wpustów z liści i gałązek, kontrolę stanu złączek oraz denek, sprawdzenie szczelności lutów w newralgicznych punktach. Wystarczy wąż ogrodowy i szczotka z miękkim włosiem, bez chemicznych środków czyszczących, które mogłyby uszkodzić warstwę patyny.

Co pięć lat warto sprawdzić stan obejm rur spustowych oraz mocowanie haków do deski czołowej. Wkręty ze stali nierdzewnej nie korodują, ale drewno pod nimi może paczeć i rozszczelniać się pod wpływem wilgoci. Luźny hak obniża spadek rynny o kilka milimetrów, co wystarczy do zastoju wody przy krawędzi.

Normy i przepisy techniczne

Montaż systemu rynnowego w Polsce reguluje kilka aktów prawnych i norm branżowych. Najważniejsza pozostaje norma PN-EN 612, która definiuje wymagania dla rynien dachowych z metalu, oraz PN-EN 12056-3, określająca hydrauliczne warunki odwodnienia dachu.

Dla systemów z tytan-cynku obowiązuje norma DIN 18461, opisująca warunki techniczne wykonania i odbioru pokryć z blachy tytanowo-cynkowej. Norma ta wskazuje minimalną grubość blachy 0,7 mm dla rynien, dopuszczalne odstępstwo od projektowanego spadku (maksymalnie 2 mm na metr bieżący) oraz wymagane parametry lutów.

Prawo budowlane nakłada obowiązek zgodności systemu rynnowego z projektem budowlanym oraz z warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. ze zmianami). Odwodnienie dachu musi zapewnić odprowadzenie wody opadowej z całej połaci, bez zalewania elewacji i chodnika przy budynku.

Zestawienie materiałów do porównania

Decyzja o wyborze materiału rynny wykracza poza kryterium ceny. Trwałość, estetyka i wpływ na środowisko różnią się znacząco między tytan-cynkiem, stalą powlekaną, PVC i miedzią.

Tytan-cynk plasuje się w środku stawki cenowej, ale wygrywa, gdy porównamy koszt roczny użytkowania. Rynna PVC za 60 PLN/m² wymaga wymiany po 20 latach, co daje 3 PLN/m² rocznie. Tytan-cynk za 220 PLN/m² i 60 lat użytkowania to 3,7 PLN/m² rocznie, ale bez kosztów demontażu starego systemu i utylizacji odpadów.

Kiedy warto rozważyć pomoc fachowca

Montaż rynny na domu jednorodzinnym o prostej geometrii dachu nie wymaga ekipy dekarskiej. Wystarczy jeden doświadczony majsterkowicz z asystentem, zestaw narzędzi i trzy dni robocze. Inaczej wygląda sytuacja przy dachach wielospadowych z licznymi narożnikami, lukarnami i koszami, gdzie każdy węzeł wymaga precyzyjnego wykonania.

Jeśli dach ma więcej niż cztery narożniki albo powierzchnię przekraczającą 250 m², czas montażu rośnie do tygodnia, a ryzyko błędu przy lutowaniu proporcjonalnie. W takim przypadku ekipa dekarska z doświadczeniem w systemach tytan-cynkowych zwraca się w ciągu 2-3 lat, kiedy oszczędności na samodzielnym montażu zostają pochłonięte przez poprawki.

ℹ️ Źródła danych i norm: PN-EN 612 (rynny dachowe z metalu, wymagania), PN-EN 12056-3 (odwodnienie dachów, warunki hydrauliczne), DIN 18461 (technika wykonania pokryć z blachy tytanowo-cynkowej), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), materiały producentów systemów tytan-cynk oraz dane katalogowe blach ocynkowanych publikowane przez krajowe huty.
