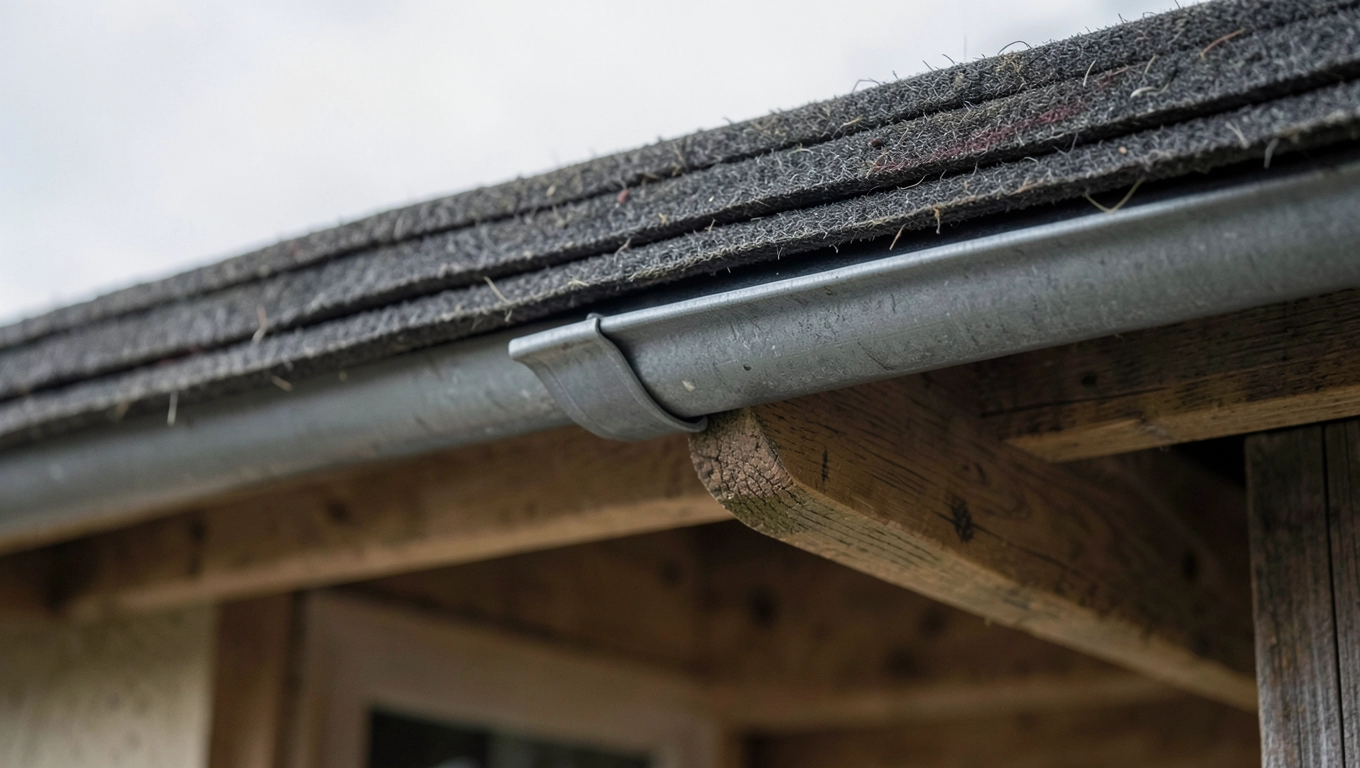

Wykończenie dachu przy rynnie warstwy okapu bez tajemnic

Pas nadrynnowy na papie czy pod papą?

Spór o to, czy pas nadrynnowy kłaść na papę, czy pod nią, powraca na każdym forum dekarskim. Tymczasem prawidłowa odpowiedź wynika z fizyki, nie z przyzwyczajeń wykonawcy. Blacha pełni w tym miejscu dwie role: dociska warstwę wstępnego krycia do deskowania i kieruje skropliny oraz wodę spływającą po papie prosto do rynny. Kiedy pas ląduje pod papą, woda zatrzymuje się na jego krawędzi, wnika pod izolację i po kilku sezonach powoduje mokre plamy na odeskowaniu.

• Pas nadrynnowy na papie czy pod papą?
• Wróblówka, czyli deska trójkątna na okapie
• Na jakiej wysokości montować rynnę względem dachówki?
• Wentylacja okapu szczelina, która ratuje deskowanie
• Najczęstsze błędy przy wykończeniu dachu przy rynnie

W praktyce sprawdza się schemat, w którym papa wchodzi do rynny na głębokość około 2 cm, a pas nadrynnowy dociska ją od zewnątrz. Takie ułożenie eliminuje problem kapilarnego podciągania wody, które pojawia się, gdy blacha kończy się przed rynną. Jednocześnie deska okapowa pozostaje sucha nawet przy intensywnych opadach śniegu, kiedy woda topnieje w warstwach pokrycia powoli, godzinami.

Grubość pasa blachy ma znaczenie mniejsze niż jego montaż, choć standardowe 0,5 mm sprawdza się na większości dachów. Ważniejszy jest kąt gięcia, który musi odpowiadać spadkowi rynny. Zbyt płaski profil sprawia, że woda stoi na krawędzi i przelatuje obok rynny przy silnym wietrze. Zbyt stromy natomiast tworzy uskok, o który zahaczają pierwsze rzędy dachówek.

Przy membranach wstępnego krycia zasada pozostaje ta sama, choć tolerancja błędu jest nieco większa. Membrana o gramaturze powyżej 140 g/m² dobrze znosi kontakt z krawędzią blachy, nie przetarze się przez jeden sezon. Papa asfaltowa na tekturze bywa kapryśna, dlatego wymaga precyzyjnego prowadzenia i unikania fałd w strefie okapu.

Wróblówka, czyli deska trójkątna na okapie

Wróblówka to nazwa tak potoczna, że łatwo ją zignorować jako element ozdobny. Tymczasem deska o przekroju trójkątnym, najczęściej 50 × 200 mm, rozwiązuje konkretny problem geometryczny. Ostatni rząd łat nie leży na poziomie pasa okapowego, lecz wyżej, zgodnie ze spadkiem dachu. Gdyby dachówki opierały się bezpośrednio na łatach, w okapie powstałby klin, w którym woda stałaby po każdym deszczu. Wróblówka wyrównuje ten próg, tworząc ciągłą płaszczyznę dla pierwszego rzędu pokrycia.

Montaż wróblówki zaczyna się od wyznaczenia linii, w której górna krawędź deski pokrywa się z górną krawędzią pozostałych łat. W tym celu mierzy się wysokość łaty w kalenicy, a potem przenosi ją na okap, odejmując spadek dachu pomnożony przez długość krokwi. Na dachu o pochyleniu 30° i krokwi 8 m różnica wynosi około 4,6 m, co oznacza, że wróblówka musi być wyższa od deski czołowej o kilkanaście centymetrów.

Materiał na wróblówkę dobiera się do trwałości całego dachu. Drewno sosnowe po impregnacji ciśnieniowej wytrzymuje 25-30 lat, świerk nieco mniej. Sklejka wodoodporna sprawdza się na dachach płaskich, ale na okapach skośnych lepiej sprawdza się lite drewno, które łatwiej wpasować w nierówności więźby. Impregnat powinien być klasy NDB, przeznaczonej do kontaktu z wodą, nie uniwersalny grunt do mebli ogrodowych.

Przekrój trójkątny to nie kaprys stolarzy, lecz wymóg fizyki. Pionowa ścianka wróblówki tworzy barierę dla wody spływającej po membranie, kierując ją na pas nadrynnowy. Bez tego elementu pierwszy rząd dachówek opadałby zbyt nisko, a woda przedostawałaby się pod pokrycie przez szczeliny zamkowe. Na forach pojawiają się pytania, czy wróblówki da się zastąpić klinem z wełny mineralnej. Technicznie tak, ale traci się wtedy sztywność pierwszego rzędu, a przy silnym wietrze dachówki pracują, poluzowując mocowania.

Na jakiej wysokości montować rynnę względem dachówki?

Górna krawędź rynny powinna znaleźć się 2-3 cm poniżej przedłużenia płaszczyzny pokrycia. Ten wymiar nie jest przypadkowy, wynika z obserwacji oblodzeń, które potrafią sięgać 5-7 cm w głąb rynny. Rynna osadzona równo z dachówką lub powyżej niej zapełnia się lodem, a topniejący śnieg przelewa się przez krawędź, tworząc sople na elewacji.

W praktyce wykonawczej tę wysokość sprawdza się sznurkiem rozciągniętym od kalenicy do pasa okapowego. Na sznur kładzie się poziomicę, a potem mierzy odległość od sznura do górnej krawędzi rynny. Wartość poniżej 2 cm oznacza, że rynna będzie za wysoka. Powyżej 4 cm, że odsłoni się widoczna szczelina, w którą zaglądają ptaki i wiatr niesie liście prosto do środka.

Drugim wymiarem, o którym rzadko się wspomina, jest odstęp rynny od deski czołowej. Powinien wynosić 1/3 średnicy rynny, czyli około 4-5 cm dla rynny 125 mm i 6-7 cm dla rynny 150 mm. Mniejszy odstęp powoduje, że hak dociska rynnę do deski, ograniczając jej ruchy termiczne. Większy z kolei tworzy martwą przestrzeń, w której gromadzi się brud. Norma PN-EN 12056-3 nie narzuca konkretnej wartości, ale instrukcje producentów dachówek odsyłają do tej właśnie proporcji.

Przy dachach wielopołaciowych, gdzie rynna biegnie w narożniku, wysokość kalibruje się osobno dla każdego spadku. Suma wektorów wody z dwóch połaci potrafi podwoić obciążenie w sezonie roztopowym, dlatego rynna narożna bywa o jeden rozmiar większa niż rynna okapowa. Takie rozstrzygnięcie podejmuje się po analizie zlewni, nie na oko.

Wentylacja okapu szczelina, która ratuje deskowanie

Deskowanie gnije od spodu, nie od góry, i to właśnie tam, gdzie nie dociera powietrze. Skropliny z folii paroizolacyjnej oraz para wodna z wnętrza domu szukają ujścia przez membranę dachową. Jeśli w okapie brakuje szczeliny wlotowej, para zatrzymuje się pod kontrłatami, skrapla na zimnym drewnie i po dwóch, trzech zimach deska okapowa ciemnieje, a po pięciu latach wymaga wymiany.

Standardowa szczelina wentylacyjna w okapie to 2-3 cm przerwy między deską czołową a kontrłatami. Wlot osiąga się przez wycięcie pasa siatki ochronnej lub zamontowanie grzebienia okapowego z PCV. Siatka chroni przed owadami i ptakami, ale jej oczka nie mogą być mniejsze niż 4 mm, bo węższe zapychają się pyłem po pierwszym sezonie. Grzebień z tworzywa działa skuteczniej, bo tworzy ciągłą barierę z otworami o średnicy 6-8 mm, które samoczynnie oczyszczają się z kurzu podczas deszczu.

Wywiewka na kalenicy zamyka obieg, bez niej wlot w okapie działa jak komin bez komina, wciąga powietrze, ale nie wypycha go na zewnątrz. Nowoczesne taśmy kalenicowe z grzebieniem i włókniną pozwalają na wentylację przy zachowaniu szczelności przed śniegiem. Na dachu o powierzchni 150 m² potrzeba około 15 mb taśmy kalenicowej, co przy wentylowanej kalenicy daje przepływ wystarczający dla całej połaci.

Wentylacja okapu wpływa też na trwałość samej dachówki. Cyrkulacja powietrza pod pokryciem utrzymuje jego temperaturę bliżej temperatury zewnętrznej, co ogranicza tworzenie się mostków lodowych w okresie zimowym. Bez szczeliny wlotowej lód tworzy się od spodu dachówki, odspaja ją od łat i po kilku sezonach pojedyncze dachówki zaczynają wypadać pod naporem śniegu.

Na dachach ocieplanych wełną mineralną wybór membrany jest oczywisty, bo papa zamyka dyfuzję i generuje skropliny pod deskowaniem. Papa sprawdza się na dachach nad nieogrzewanymi poddaszami, gdzie brak intensywnego transportu pary od wewnątrz. Tani koszt początkowy papy zwraca się tylko wtedy, gdy konstrukcja wentylowana jest poprawnie i nie ma ryzyka kondensacji od spodu.

Najczęstsze błędy przy wykończeniu dachu przy rynnie

Brak wróblówki to błąd, który kosztuje właściciela domu najwięcej. Dachówki w okapie opadają niżej niż powinny, tworząc klin retencyjny, w którym stoi woda. Po kilku miesiącach widoczne są zacieki na elewacji, a po kilku latach wymiana pierwszego rzędu łat. Naprawa wymaga demontażu pasa dachówek, wróblówki i pasa nadrynnowego, a więc generuje koszt pięciokrotnie wyższy niż prawidłowy montaż.

Zbyt wysoka rynna kończy się soplami i zaciekami w obrębie elewacji oraz okien. Montażysta, który kieruje się wyłącznie estetyką, ustawia rynnę równo z dachówką, by odsłonić jak najmniej pasa okapowego. Tymczasem fizyka zimowego dachu wymaga, by rynna znajdowała się poniżej przedłużenia płaszczyzny pokrycia. Różnica 2 cm wydaje się niewielka, ale w sezonie zimowym decyduje o suchej elewacji lub soplach na oknach.

Papa ułożona pod pasem blachy to kolejny grzech wykonawczy. Woda, która przedostanie się pod dachówki, spływa po papie i zatrzymuje się na krawędzi pasa nadrynnowego. Stamtąd kapilarnie wędruje pod papę i moczy deskowanie. Efekt widać po roku, kiedy w okapie pojawiają się ciemne plamy, a po dwóch latach deska okapowa wymaga wymiany. Prawidłowo ułożona papa wchodzi do rynny, a blacha dociska ją od zewnątrz.

Brak szczeliny wentylacyjnej pod kontrłatami zamyka obieg powietrza w okapie. Skropliny z folii paroizolacyjnej nie mają dokąd uciec, więc osiadają na deskowaniu i kondensują na wewnętrznej stronie dachówek ceramicznych. Po kilku sezonach grzyb wchodzi w drewno, a charakterystyczny zapach stęchlizny pojawia się na poddaszu. Rozwiązanie jest proste: wycięcie pasa siatki lub montaż grzebienia okapowego, a od strony kalenicy taśma z otworami wentylacyjnymi.

• 1. Deski okapowe (sosna/świerk, impregnowane ciśnieniowo, klasa NDB).
• 2. Papa lub membrana wstępnego krycia z wywinięciem 2 cm do rynny.
• 3. Kontrłaty z zachowaniem szczeliny 2-3 cm przy okapie.
• 4. Pas nadrynnowy z blachy, grubość 0,5 mm, montaż na papie.
• 5. Wróblówka o przekroju 50 × 200 mm, impregnowana.
• 6. Łaty dystansowe, krok co 32-40 cm zależnie od dachówki.
• 7. Dachówka, pierwszy rząd oparty na wróblówce i łatach.
• 8. Rynna montowana 2-3 cm poniżej przedłużenia płaszczyzny pokrycia.

Wydrukuj tę listę i powieś w warsztacie, zanim ekipa wejdzie na dach. Każdy punkt odpowiada jednej warstwie, której brak widać dopiero po sezonie, kiedy naprawa kosztuje więcej niż cały etap montażu. Jeśli cokolwiek w wykonaniu budzi wątpliwości, lepiej skonsultować się z dekarzem z uprawnieniami, niż liczyć, że membrana sama sobie poradzi z brakującą szczeliną.
